1．簡介：
此款產品是內含高速高靈敏度PIN光電二極管和低功耗、高增益前置放大IC,采用環氧樹脂封裝加屏蔽抗干撓設計,該產品已經通過REACH和SGS認證屬于環保產品，在紅外遙控系統中作為接收器使用。
2.特性：
●環氧樹脂封裝加屏蔽抗干撓設計；
●寬工作電壓，2.7-5.5V；低功耗、寬角度及長距離接收；
●抗干撓能力強，能抵擋環境干撓；輸出匹配TTL、CMOS電平，低電平有效；
●芯片為COMS工藝，抗靜電（HBM>200V MM>2000V）.
3．應用:
■視聽器材(音箱,電視,DVD,衛星接收機等)；家庭電器(空調,電風扇,燈飾等)；其它紅外線遙控產品。
4．極限參數:
|
項目 |
符號 |
規格 |
單位 |
|
供應電壓 |
VCC |
6.0 |
V |
|
工作溫度 |
Topr |
-20 ~ +80 |
℃ |
|
儲存溫度 |
Tstg |
-40 ~+125 |
℃ |
|
*焊接溫度 |
Tsol |
260±5（5S以內） |
℃ |
*焊接距離距產品膠體部2.5mm以上，非受力狀態下的焊接溫度
5．光電參數(T=25℃ Vcc=5.0v/3.0v)；產品工作電壓在2.7~5.5v：
|
參 數 |
符號 |
測試條件 |
Min |
Type |
Max |
單位 |
|
靜態電流 |
Icc |
Vcc=5.0v |
0.1 |
0.3 |
0.5 |
mA |
|
Vcc=2.7v |
0.1 |
0.2 |
0.4 |
mA |
||
|
接收距離 |
L |
Vcc=5.0v※ |
15 |
18 |
|
m |
|
Vcc=2.7v※ |
15 |
18 |
|
m |
||
|
接收角度 |
θ1/2 |
EV=200±50LUX，距離衰減1/2 |
|
±45 |
|
Deg |
|
載波頻率 |
fo |
|
|
37.9 |
|
kHz |
|
感應波長 |
λp |
|
|
940 |
|
nm |
|
BPF 寬度 |
fbw |
-3dB Vin=30μv p-p kHz |
|
5 |
|
kHz |
|
低電平輸出 |
Vol |
Isink=2.0mA |
|
|
250 |
mV |
|
高電平輸出 |
Voh |
Vcc=5.0v |
4.5 |
|
5.0 |
V |
|
Voh |
Vcc=2.7v |
2.2 |
|
2.7 |
V |
|
|
脈沖寬度 |
Tpw |
burst wave Vin=50mV p-p |
400 |
600 |
800 |
μS |
|
脈沖寬度 |
Tburst |
Vin=50mV p-p |
300 |
|
|
us |
|
間隔時間 |
Tburst gap |
Vin=50mV p-p |
350 |
|
|
us |
|
編碼停頓時間 |
Tpause |
Vin=50mV p-p |
35 |
|
|
ms |
※ 工廠室內/無陽光直射產品接收窗口/前上方1米置40W整流日光燈（光強度為200±50Lux）.

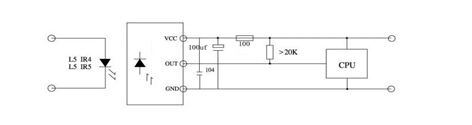

6．應用電路圖:

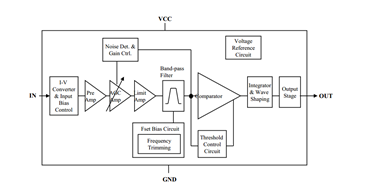

7．原理圖：

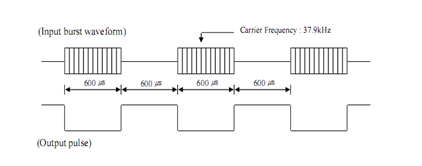

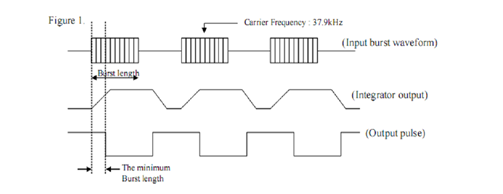

8.測試波型:
9．特性曲線圖(Characteristics Curve)(Tamb=25℃ unless otheruise specified)：
10.兼容編碼列表:
Toshiba/NEC/Sharp/Matsushita/RC5_Philips/ RC6_Philips /SONY 12Bit.
|
項目 |
符號 |
Min |
Typ |
Max |
單位 |
|
工作電壓 |
Vcc |
2.7 |
5.0 |
5.5 |
V |
|
輸入頻率 |
FM |
|
37.9 |
|
kHz |
|
工作溫度 |
Topr |
-20 |
25 |
80 |
℃ |
11. 推薦使用條件：
12．可靠性測試：
|
測試項目 |
測試條件 |
測試時間 |
測試數 |
合格數 |
|
焊接耐熱溫度 |
溫度260℃±5℃ （非受力狀態下） |
5秒以內 |
20 |
20 |
|
靜電破壞實驗 |
電容100PF,電阻1.5kΩ, 靜電電壓4KV,各引腳 |
|
20 |
20 |
|
振動實驗 |
頻率：10-50Hz/1min 振幅：1.5mm X、Y、Z/30min |
30分鐘 |
20 |
20 |
|
高溫儲存 |
溫度85℃±3℃ |
240小時 |
20 |
20 |
|
低溫儲存 |
溫度-25℃±3℃ |
240小時 |
20 |
20 |
|
高溫高濕儲存 |
溫度85℃；濕度85% |
240小時 |
20 |
20 |
|
高低溫循環 |
低溫-25℃（30秒），高溫85℃（30秒） |
10個循環 |
20 |
20 |
|
引腳彎曲 |
用2.5N的外力對每個引腳彎曲2次 |
|
20 |
20 |

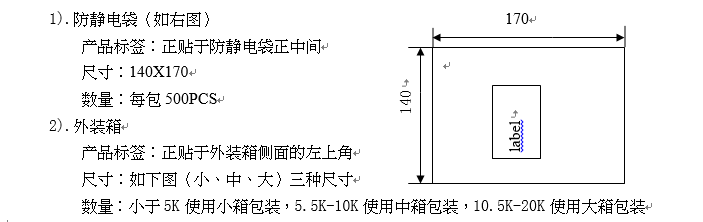

14．包裝方式：
